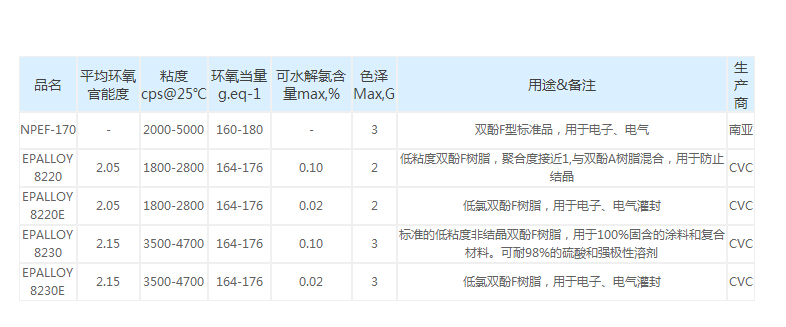

Bisphenol F based Epoxy Resins双酚F型环氧树脂。含二酚基甲烷的低黏度缩水甘油醚型环氧树脂。黏度3.3Pa·s，仅为双酚A型环氧树脂的1/3～1/4，环氧当量169，相对密度1.16～1.18。常温固化物拉伸强度45.1MPa，弯曲强度81.3MPa，压缩强度122.5，冲击强度3.92kJ／m2(而加热固化物则较常温固化物的机械强度分别高20％～50％)。强度、热稳定性和化学稳定性均优于双酚A型环氧树脂。前者在稀酸中浸泡30天后增重1.46％～2.50％，后者为2.45％～3.05％。由双酚F与环氧氯丙烷缩聚而得。可有3种异构体。加工方法与双酚A型环氧树脂类似。主要用作涂料、电子元件铸塑料、衬里、地板材料和复合材料。其增强塑料可用作某些结构件。
